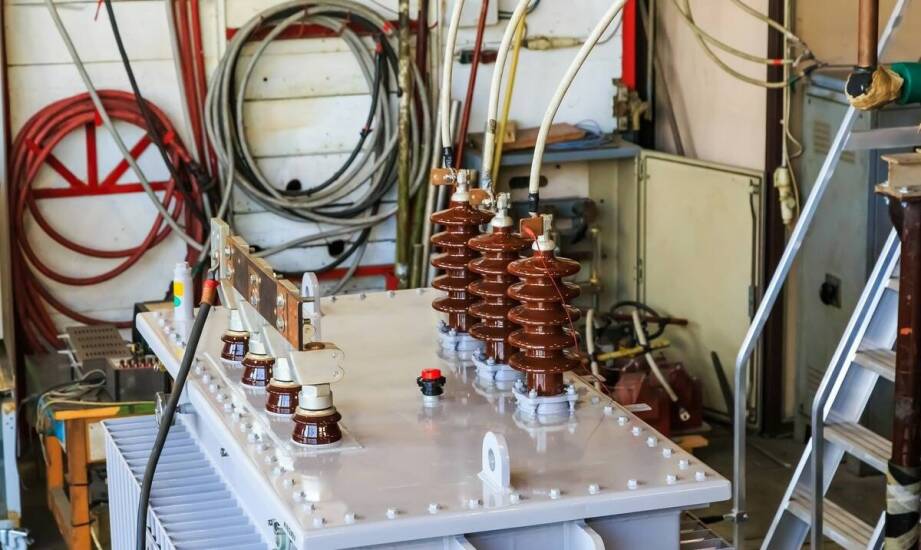

Wie beeinflussen Betriebsbedingungen die Konstruktion eines industriellen Transformators in Energietechnik und Industrie?

Ein industrieller Transformator sollte für das tatsächliche Lastprofil, die Umgebungstemperatur und die Art der versorgten Verbraucher ausgelegt werden – und nicht ausschließlich auf Grundlage der Nennleistung.

Auch lesenswert: Wann lohnt sich der Einsatz einer Sprecheragentur?

Zwei Geräte mit derselben Leistung können einen unterschiedlichen Kern, andere Leiterquerschnitte und ein anderes Kühlsystem erfordern, wenn eines mit konstanter Last arbeitet und das andere leistungselektronische Antriebe mit einem hohen Oberschwingungsanteil versorgt. Hinzu kommen Anforderungen an Isolation und mechanische Ausführung, die sich aus dem Installationsort ergeben.

Auch lesenswert: Die Rolle polnischer Sprecher in der Erstellung authentischer Sprachaufnahmen

Es lohnt sich daher zu betrachten, wie sich die einzelnen Betriebsbedingungen unmittelbar auf die Konstruktion des Geräts auswirken.

Auch lesenswert: Überblick über innovative Lösungen im Bereich der Heißprägung für die Industrie

Wie beeinflusst das Lastprofil die Auslegung eines industriellen Transformators?

Das Lastprofil bestimmt die thermischen Verluste, den erforderlichen Leiterquerschnitt und die thermische Reserve des Transformators. Die Nennleistung allein beschreibt die Anforderungen nicht ausreichend, wenn die Last stark schwankt, zeitweise über dem Nennwert liegt oder einen erheblichen Oberschwingungsanteil enthält.

Die Verluste in den Wicklungen steigen näherungsweise entsprechend der Beziehung P_Cu = I²R. Ein Anstieg des Stroms um 20 % bedeutet daher bei unverändertem Widerstand etwa 44 % höhere ohmsche Verluste.

Neben dem RMS-Wert müssen auch die Dauer von Überlastungen und die Möglichkeit zur Abführung der entstehenden Wärme berücksichtigt werden. Bei der Versorgung nichtlinearer Verbraucher spielen zusätzlich Verluste in Leitern und Konstruktionsteilen eine Rolle, die durch Stromoberschwingungen verursacht werden.

Zu den Eingangsparametern, die in den Auslegungsdaten berücksichtigt werden sollten, gehören:

• Dauerlast – bestimmt die grundlegende Wärmebilanz von Wicklungen und Kern;

• periodische Überlastungen – erfordern die Bewertung von Stromhöhe, Überlastungsdauer und der anschließend erforderlichen Abkühlzeit;

• Anlaufstrom – kann kurzzeitige Spannungseinbrüche und hohe elektrodynamische Kräfte in den Wicklungen verursachen;

• Oberschwingungen – erhöhen frequenzabhängige Verluste und können die Leitertemperatur über den Wert hinaus anheben, der sich allein aus der Grundschwingung ergeben würde;

• Phasenunsymmetrie – führt zu einer ungleichmäßigen Belastung einzelner Bereiche eines Drehstromsystems und erfordert die Analyse der tatsächlichen Phasenströme;

• Betriebszyklus – bestimmt, ob das Gerät einen thermisch eingeschwungenen Zustand erreicht oder überwiegend in wiederkehrenden Übergangszuständen arbeitet.

Ein für solche Bedingungen ausgewählter Transformator sollte als elektromagnetisches und thermisches System betrachtet werden und nicht lediglich als Gerät mit einem bestimmten Spannungsübersetzungsverhältnis.

Industrielle Konstruktionen umfassen unter anderem ein- und dreiphasige Ausführungen sowie Sondervarianten für unterschiedliche Betriebsbedingungen.

Umgebungstemperatur und Kühlung bestimmen die zulässige Belastung

Die Wicklungstemperatur ergibt sich aus den Umgebungsbedingungen und der durch die Geräteverluste verursachten Temperaturerhöhung.

Ein Transformator, der in einem geschlossenen Schaltschrank mit eingeschränktem Luftaustausch betrieben wird, kann daher eine höhere Temperatur erreichen als ein identisches Gerät bei gleichem Strom in einer Umgebung mit freier Luftzirkulation.

Mit steigender Wicklungstemperatur nimmt außerdem der elektrische Widerstand der Leiter zu und damit auch die Kupferverluste. Die thermische Auslegung muss deshalb den tatsächlichen Wärmeweg vom Leiter über die Isolation bis an die Umgebung berücksichtigen.

Auch die Anordnung der Lüftungskanäle und die zur Wärmeabgabe verfügbare Oberfläche spielen eine wichtige Rolle. Ein größerer Wicklungsquerschnitt reduziert die Stromdichte, beeinflusst jedoch gleichzeitig die Größe des Kernfensters und damit die Abmessungen des gesamten Geräts.

Eine intensivere Kühlung kann wiederum die Temperatur begrenzen, ohne die Masse der aktiven Materialien proportional zu erhöhen, setzt jedoch geeignete Einbaubedingungen voraus.

In industriellen Anlagen sollten die Auslegung des Transformators und die Planung des Schaltschranks beziehungsweise des elektrischen Betriebsraums deshalb aufeinander abgestimmt werden.

Wie verändern Oberschwingungen und leistungselektronische Verbraucher die konstruktiven Anforderungen?

Leistungselektronische Verbraucher können einen Transformator mit stark verzerrten Strömen belasten, deren RMS-Wert und Oberschwingungsspektrum direkten Einfluss auf die Verluste haben.

Höhere Harmonische verstärken den Einfluss von Skin- und Proximity-Effekt in den Wicklungen. Veränderliche Magnetfelder können außerdem zusätzliche Wirbelströme in leitfähigen Konstruktionsteilen erzeugen.

Die Messung der Wirkleistung eines Verbrauchers allein reicht deshalb nicht aus, um die thermische Belastung des Transformators zu bestimmen.

Bei Anlagen mit Frequenzumrichtern, Gleichrichtern oder anderen nichtlinearen Verbrauchern muss die Charakteristik des vom System aufgenommenen Stroms bekannt sein.

Analysiert werden sollten unter anderem:

• der gesamte RMS-Strom,

• der Anteil der Oberschwingungen,

• die Frequenzen der dominierenden Komponenten,

• der Scheitelfaktor des Stroms,

• die Belastung des Neutralleiters,

• die Art der Schaltvorgänge der Leistungselektronik.

Auf dieser Grundlage kann der Konstrukteur den Querschnitt und die Ausführung der Wicklungen anpassen und zusätzliche Wärmequellen begrenzen.

Ein Transformator für den Betrieb mit nichtlinearen Verbrauchern sollte daher anhand der Stromcharakteristik und nicht ausschließlich nach Spannung und Leistung des Verbrauchers spezifiziert werden.

Die Betriebsumgebung beeinflusst Isolation, Gehäuse und Schutz der Konstruktion

Die Umgebungsbedingungen bestimmen nicht nur die Schutzart des Gehäuses, sondern auch die Ausführung der Isolation und den Schutz der metallischen Komponenten des Transformators.

Staub kann die Wärmeabgabe beeinträchtigen oder sich auf Isolationsoberflächen ablagern. Eine erhöhte Luftfeuchtigkeit stellt wiederum höhere Anforderungen an die Imprägnierung der Wicklungen.

Bei Vibrationsbelastungen muss zusätzlich die Bewegung von Leitern und Kernpaket begrenzt werden, da zyklische mechanische Belastungen während der gesamten Betriebsdauer auf Verbindungen und Isolation einwirken können.

In der Praxis stehen deshalb Gehäuse mit unterschiedlichen Schutzarten zur Verfügung. Für Transformatoren und Drosseln können beispielsweise Ausführungen mit IP23 oder IP24 sowie für anspruchsvollere Umgebungsbedingungen auch höhere Schutzarten wie IP54 eingesetzt werden.

Die mechanische Konstruktion muss Kurzschlüsse, Transport und Einbaubedingungen berücksichtigen

Ein industrieller Transformator ist auch dann mechanischen Kräften ausgesetzt, wenn sich die Wicklungen im normalen Betriebszustand sichtbar nicht bewegen.

Bei einem Kurzschluss kann der Strom ein Vielfaches des Betriebsstroms erreichen. Da die elektrodynamischen Kräfte näherungsweise mit dem Quadrat des Stroms steigen, sind die Befestigung der Wicklungen und ihre Widerstandsfähigkeit gegen Verschiebungen ein wesentlicher Bestandteil der elektrischen Auslegung.

Zu den Betriebsanforderungen kommen das Gewicht des Geräts, die Art des Transports und die vorgesehene Einbaulage hinzu. In Umgebungen mit Vibrationen oder anderen mechanischen Belastungen muss die Konstruktion entsprechend versteift werden.

Spezialisierte Hersteller wie Inducto entwickeln auch Lösungen für anspruchsvolle industrielle Anwendungen, bei denen die Konstruktion an definierte mechanische und umgebungsbedingte Anforderungen angepasst werden muss.

Die wichtigsten Punkte: Wovon hängt die Konstruktion eines industriellen Transformators ab?

• Das tatsächliche Stromprofil beschreibt die thermische Belastung der Wicklungen genauer als allein die Nennleistung des Verbrauchers.

• Periodische Überlastungen müssen gemeinsam mit ihrer Dauer analysiert werden, da die Isolationstemperatur auch von der Dynamik des Erwärmens und Abkühlens abhängt.

• Stromoberschwingungen erhöhen frequenzabhängige Verluste, weshalb die Versorgung nichtlinearer Verbraucher eine gesonderte thermische Analyse erfordert.

• Die Lüftungsbedingungen rund um das Gerät beeinflussen die Betriebstemperatur und können eine Anpassung des Wicklungsquerschnitts oder der Kühlmethode erforderlich machen.

• Feuchtigkeit, Staub und Vibrationen beeinflussen die Auswahl des Gehäuses sowie die Ausführung von Isolation und internen Befestigungen.

• Die Kurzschlussfestigkeit hängt auch von der mechanischen Stabilität der Wicklungen ab, da ein starker Stromanstieg zu einem schnellen Anstieg der auf sie wirkenden elektrodynamischen Kräfte führt.

FAQ

Warum sollte ein Transformator nicht ausschließlich anhand der Leistung des Verbrauchers ausgewählt werden?

Die Leistung des Verbrauchers beschreibt weder die Stromform noch auftretende Überlastungen oder die Dauer des Betriebs bei maximaler Belastung.

Zwei Verbraucher mit identischer Leistung können deshalb völlig unterschiedliche Verluste und Temperaturanstiege im Transformator verursachen.

Erhöht eine Überdimensionierung des Transformators immer seine Lebensdauer?

Nicht zwangsläufig. Eine höhere Nennleistung löst nicht automatisch Probleme durch Oberschwingungen, unzureichende Kühlung oder ungünstige Umgebungsbedingungen.

Eine zu starke Überdimensionierung kann außerdem Abmessungen und Leerlaufverluste erhöhen, ohne die eigentliche Ursache einer thermischen Überlastung zu beseitigen.

Warum ist die Netzfrequenz für den Transformatorkern wichtig?

Bei einer gegebenen Windungszahl ist die maximale magnetische Flussdichte im Kern vom Verhältnis zwischen Spannung und Frequenz abhängig.

Wird die Frequenz bei unveränderter Spannung reduziert, steigt der magnetische Fluss und der Kern kann näher an den Sättigungsbereich gelangen. Ein Transformator sollte deshalb nicht außerhalb des vorgesehenen Frequenz- und Spannungsbereichs betrieben werden, ohne die Auslegung entsprechend zu überprüfen.
